Торцефрезерный станок

Станок предназначен для фрезерования фланцев колонн, торцов двутавровых и коробчатых балок, прочих металлоконструкций. Модели: ТФС-2М (ВхШ,мм: 1200 х 1000 до 2200), ТФС-4М (ВхШ,мм: 1600 х 2200 до 4000). Под заказ можно изготовить нестандартные размеры.
Основные технические преимущества:
Горизонтальное перемещение колонны осуществляется зубчатой рейкой и шестерней, что даёт существенно более точное перемещение по сравнению с червячным валом на старых станках 70-х годов прошлого века. Также применение новой конструкции исключает заклинивание, характерное для устаревших моделей в исполнении китайских аналогов. Станки удобны в обслуживании, выдерживают повышенные нагрузки.
Направляющие горизонтального перемещения колонны обеспечивают четкое и плавное без люфта перемещение колонны за счет применения европейской технологии скользящего стола.
Мотор-редуктор горизонтального перемещения колонны расположен в корпусе колонны, тем самым надежно защищён от механических повреждений.
Управление перемещением фрезы осуществляется с использованием частотных преобразователей, что обеспечивает плавность и точность. Каждый привод отвечает за перемещение по одной оси.
Фрезерная головка ( на выбор MMU.H6 Matsumi, Япония или ТX-750 OSG Machinary, Тайвань) способна при правильном выборе режущего инструмента обеспечить высокую производительность, чистоту, точность обработки детали.
Защитные кожухи установлены на механизмы вертикального и горизонтального перемещения, что защищает механизмы от попадания стружки, грязи. Кабелераскладчик IGUS надежно предохраняет подводящие эл.кабели.
Электрический шкаф расположен на подвижной платформе, что обеспечивает свободный доступ и облегчает проведение регламентных работ
Система смазки осуществляется с помощью насосов и системы маслопроводов.
Заготовка устанавливается на рабочих столах и крепится к суппортам стола гидроприжимами. Маслостанция и рабочие столы с гидроприжимами поставляются опционально.

Торцефрезерный станок модернизированный ТФС-2М , ТФС-4М состоит из следующих основных узлов: горизонтальная станина, колонна, поворотная плита 0-45гр, фрезерная головка, пульт управления

Описание узлов установки:
Горизонтальная станина

Станина торцефрезерного станка Для горизонтального перемещения фрезерной головки (ось X).

Колонна

Для вертикального перемещения фрезерной головки (ось Y).

Плита поворотная

Предназанчена для поворота фрезерной головки на углы 0-45 ̊  относительно обрабатываемой плоскости.

Механический привод торцефрезаДвижение фрезерной головки по оси Y приводится механической системой. Движение осуществляется с заданной рабочей скоростью, возврат на исходное положение на маршевой скорости, бесступенчатую регулировку скорости обеспечивает частотный преобразователь.

Рельсовые направляющие Перемещение суппорта С-образного сечения для вертикального перемещения осуществляется по направляющим рельсам , обладают высокой направляющей точностью и имеют встроенный  блок принудительной смазки.

Между рельсовыми направляющими и горизонтальным скользящим столом

предусмотрена защита рельс от попадания металлической стружки.

Тело подшипника – металлопластик, крышки резинопластиковые, металлические уплотнения на концах.

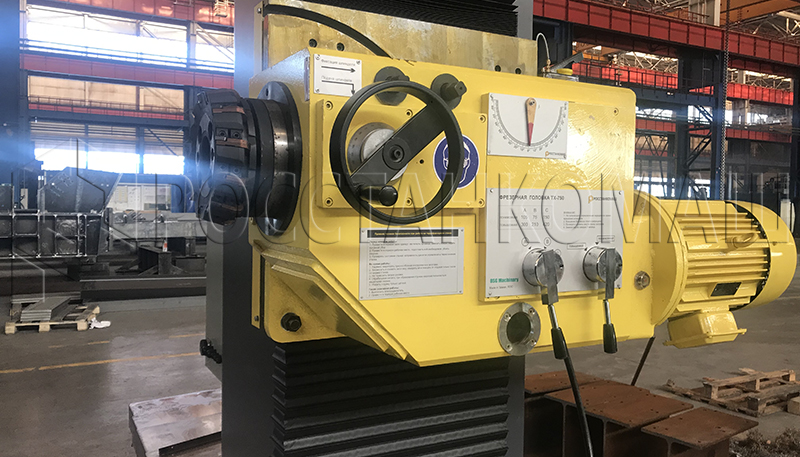

Фрезерная головка ТХ-750 OSG Machinary
Фрезерная головка торцефреза

Производство OSG Maсhinary, Тайвань.

Надежная в работе, прекрасно зарекомендовавшая себя за годы поставок 2011-2019 фрезерная головка. Позволяет работать в широком диапазоне скоростей.

Диаметр применяемого рабочего инструмента (фрезы) до 250мм.

Правильный подбор инструмента позволит достичь максимальной производительности.

Возможна также поставка под заказ комплектации станка с фрезерной головкой MMU.H6 пр-ва Matsumi, Осака, Япония.

Пульт управления РОССТАНКОМАШ

Пульт торцефрезерного станка Позволяет осуществлять плавную регулировку скорости осей X, Y. Пульт имеет возможность вращаться вокруг колонны.

Гидравлические столы. Фиксация заготовки

Станок ОПЦИОНАЛЬНО комплектуется гидравлической системой фиксации заготовки, в которую входят фиксирующие заготовку столы, система гидравлики, маслостанция.

Наименование

ТФС-2М

Рабочая зона В х Ш, м

1,6х2,2

Рабочая скорость станка, м/мин.

0,05-0,8

Скорость перемещения станка, м/мин.

1,2

Мощность двигателя горизонтальной передачи, кВт.

2,2

Мощность двигателя вертикальной передачи, кВт.

3,0

Гидравлическая станция, кВт.

3,0

Вес станка, т

~ 5,2
