Торцефрезерный станок

Станок предназначен для фрезерования фланцев колонн, торцов двутавровых и коробчатых балок, прочих металлоконструкций. Модели: ТФС-2М (ВхШ,мм: 1200 х 1000 - 2200), ТФС-4М (ВхШ,мм: 1600 х 2200 - 4000). Под заказ можно изготовить нестандартные размеры.
Основные технические преимущества:
Горизонтальное перемещение колонны с фрезерной головкой (на выбор MMU.H6 Matsumi,Япония или ТX-750 OSG Machinary, Тайвань) осуществляется зубчатой рейкой и шестерней, что даёт существенно более точное перемещение по сравнению с червячным валом на старых станках 70-х годов прошлого века. Также применение новой конструкции исключает заклинивание, характерное для устаревших моделей в исполнении китайских аналогов. Станки удобны в обслуживании, выдерживают повышенные нагрузки.
Направляющие горизонтального перемещения колонны обеспечивают четкое и плавное без люфта перемещение колонны за счет применения европейской технологии скользящего стола.
Двигатель горизонтального перемещения колонны расположен в корпусе колонны, тем самым надежно защищён от механических повреждений.
Управление перемещением фрезы осуществляется с использованием частотных преобразователей, что обеспечивает плавность и точность. Каждый привод отвечает за перемещение по одной оси.
Фрезерная головка ( на выбор MMU.H6 Matsumi, Япония или ТX-750 OSG Machinary, Тайвань) способна при правильном выборе режущего инструмента обеспечить высокую производительность, чистоту, точность обработки детали.
Защитные кожухи установлены на механизмы вертикального и горизонтального перемещения, что защищает механизмы от попадания стружки, грязи. Кабелераскладчик IGUS надежно предохраняет подводящие эл.кабели.
Электрический шкаф расположен на подвижной платформе, что обеспечивает свободный доступ и облегчает проведение регламентных работ
Система смазки осуществляется с помощью насосов и системы маслопроводов.
Заготовка устанавливается на рабочих столах и крепится к суппортам стола гидроприжимами. Маслостанция и рабочие столы с гидроприжимами поставляются опционально.

Торцефрезерный станок модернизированный ТФС-2М , ТФС-4М состоит из следующих основных узлов: горизонтальная станина, колонна, поворотная плита 0-45гр, фрезерная головка, пульт управления

Описание узлов установки:
Горизонтальная станина

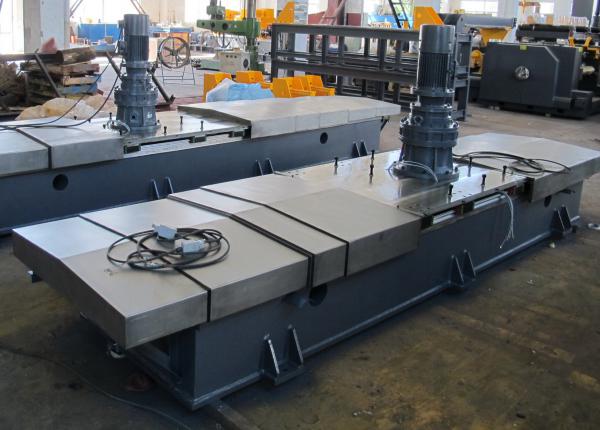

Станина торцефрезерного станка Для горизонтального перемещения фрезерной головки (ось X).

Колонна

Для вертикального перемещения фрезерной головки (ось Y).

Плита поворотная

Предназанчена для поворота фрезерной головки на углы 0-45 ̊  относительно обрабатываемой плоскости.

Механический привод торцефрезаДвижение фрезерной головки по оси Y приводится механической системой. Движение осуществляется с заданной рабочей скоростью, возврат на исходное положение на маршевой скорости, бесступенчатую регулировку скорости обеспечивает частотный преобразователь.

Рельсовые направляющие Перемещение суппорта С-образного сечения для вертикального перемещения осуществляется по направляющим рельсам , обладают высокой направляющей точностью и имеют встроенный  блок принудительной смазки.

Между рельсовыми направляющими и горизонтальным скользящим столом

предусмотрена защита рельс от попадания металлической стружки.

Тело подшипника – металлопластик, крышки резинопластиковые, металлические уплотнения на концах.



Фрезерная головка ТХ-750 OSG Machinary

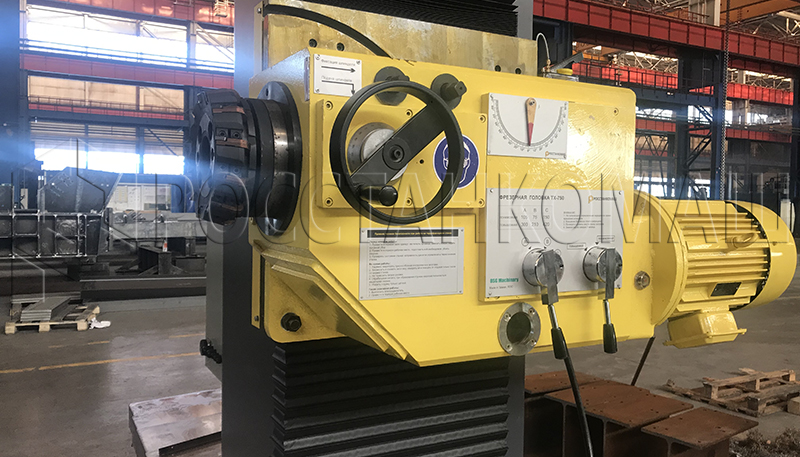

Фрезерная головка торцефреза

Производство OSG Maсhinary, Тайвань.

Надежная в работе, прекрасно зарекомендовавшая себя за годы поставок 2011-2019 фрезерная головка. Позволяет работать в широком диапазоне скоростей.

Диаметр применяемого рабочего инструмента (фрезы) до 250мм.

Правильный подбор инструмента позволит достичь максимальной производительности.

Возможна также поставка под заказ комплектации станка с фрезерной головкой MMU.H6 пр-ва Matsumi, Осака, Япония.

Пульт управления РОССТАНКОМАШ

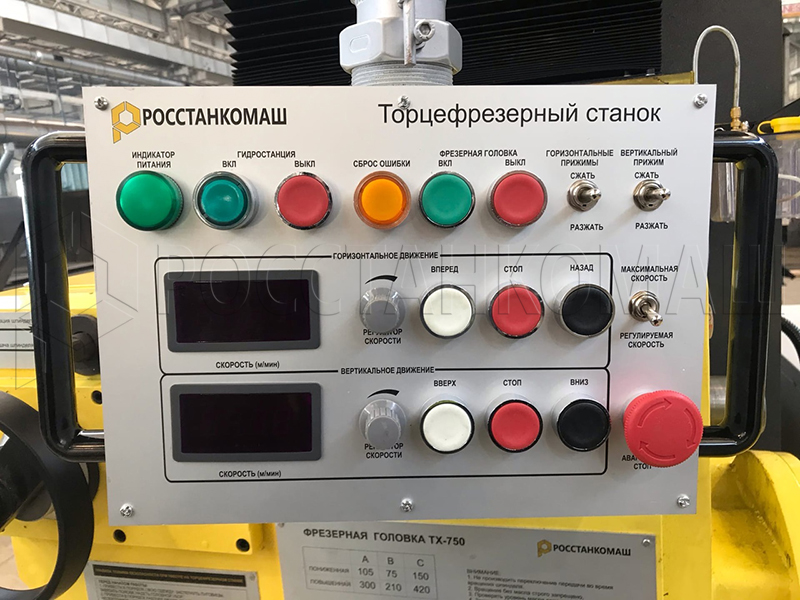

Пульт торцефрезерного станкаПозволяет осуществлять плавную регулировку скорости осей X, Y. Пульт имеет возможность вращаться вокруг колонны.

Гидравлические столы. Фиксация заготовки

Станок ОПЦИОНАЛЬНО комплектуется гидравлической системой фиксации заготовки, в которую входят фиксирующие заготовку столы, система гидравлики, маслостанция.

Наименование

ТФС-2М

Рабочая зона В х Ш, м

1,2х1,8

Рабочая скорость станка, м/мин.

0,05-0,8

Скорость перемещения станка, м/мин.

1,2

Мощность двигателя горизонтальной передачи, кВт.

2,2

Мощность двигателя вертикальной передачи, кВт.

3,0

Гидравлическая станция, кВт.

3,0

Вес станка, т

~ 3,5
